Входной коллектор ВКО для осевых вентиляторов

Входной коллектор ВКО формирует равномерное поле скоростей на входе потока на лопатки колеса вентиляторов серий ОСА и ВИР. Без него на кромке фланца возникают потери, которые заметно снижают расход и создаваемое давление.

Технические характеристики

Конструкция

Коллектор представляет собой профилированную обечайку с плавным закруглением входной кромки и присоединительным фланцем. Изготавливается из углеродистой или нержавеющей стали — материал выбирают по исполнению вентилятора и агрессивности перемещаемой среды.

Одной стороной ВКО крепится к входному фланцу корпуса осевого вентилятора серии ОСА. На противоположной стороне может закрепляться дополнительный элемент, например защитная сетка, если вентилятор работает со свободным входом.

Принцип работы

Плавный профиль входа разворачивает подтекающий воздух без отрыва потока от стенки, поэтому колесо получает равномерное поле скоростей по всему сечению. Коллектор ставят и на всасывающий воздуховод перед вентилятором: при прямом фланцевом входе поток срывается с острой кромки, и расход с давлением падают.

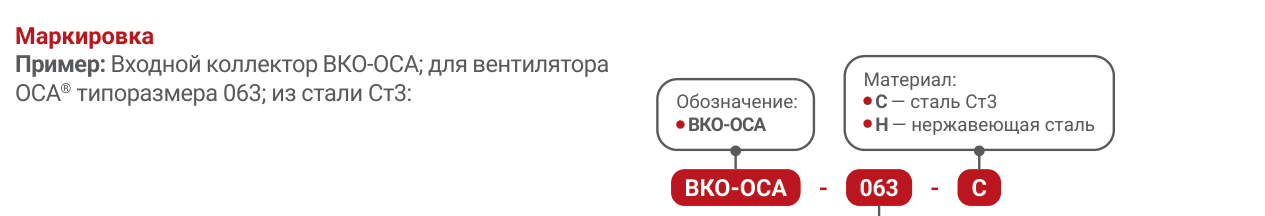

Исполнения и обозначения

Как подобрать

• типоразмер подбирают по входному фланцу вентилятора серии ОСА или ВИР
• материал выбирают по исполнению вентилятора и агрессивности среды
• коллектор обязателен при свободном входе, без присоединённой сети
• учитывают необходимость защитной сетки на открытом всасывании
• проверяют место для установки коллектора в габаритах венткамеры или на кровле

Монтаж и обслуживание

• коллектор крепят к входному фланцу вентилятора по всему периметру, без перекосов
• стык уплотняют, чтобы исключить подсос воздуха мимо колеса
• при установке на всасывающий воздуховод соблюдают соосность с корпусом вентилятора
• защитную сетку монтируют на свободную сторону коллектора
• при осмотрах проверяют чистоту входного сечения и целостность покрытия

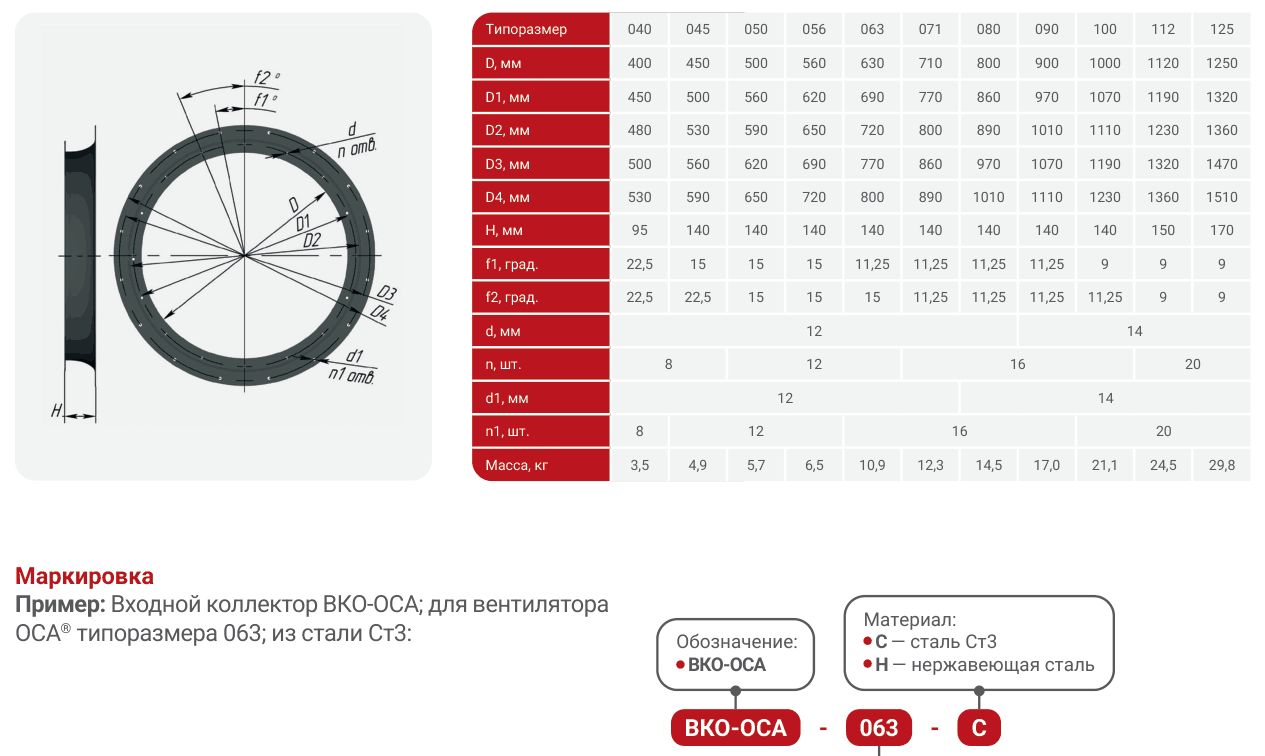

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
