Стаканы монтажные СТАМ

Монтажные стаканы СТАМ — опорные основания, на которые крышные вентиляторы ВЕЗА ставятся на кровле здания. В серии есть исполнения для горизонтальной кровли и для кровли с уклоном, в том числе для систем дымоудаления.

Технические характеристики

Конструкция

Стакан представляет собой коробчатую конструкцию: стальная сварная рама несёт основную опорную нагрузку, внутри неё закреплён воздуховод квадратного сечения из оцинкованной или нержавеющей стали. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали, снаружи предусмотрена опорная поверхность для крепления к несущей части кровли.

В утеплённых исполнениях между рамой и воздуховодом уложена теплостойкая термоизоляция, а в конструкцию встроен клапан на вытяжку. Исполнение СТАМ 412 рассчитано на монтаж на кровле с уклоном; СТАМ 410 прошёл сертификационные испытания в лаборатории ВНИИПО в составе вентилятора КРОС-ДУ.

Принцип работы

Стакан формирует переход от вентиляционной шахты к вентилятору: он поднимает канал над кровельным ковром, задаёт присоединительные размеры и распределяет нагрузку на перекрытие. Для противодымных систем важно, что конструкция сохраняет несущую способность и герметичность при работе на высокой температуре удаляемых газов.

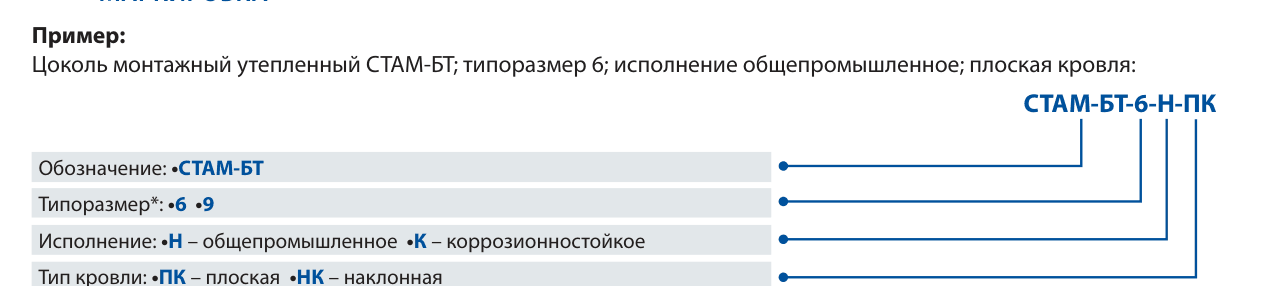

Исполнения и обозначения

Как подобрать

• исполнение серии выбирают по модели вентилятора: КРОС-ДУ/ДУВ, УКРОС-ДУ/ДУВ, КРОВ-ДУ/ДУВ, УКРОВ-ДУ/ДУВ
• режим работы согласуют с температурой среды: Т80 для вентиляции, Т200 для горячих выбросов
• учитывают геометрию кровли — горизонтальная поверхность или уклон
• материал канала подбирают по агрессивности удаляемой среды
• высоту стакана назначают по толщине кровельного пирога и снеговой нагрузке

Монтаж и обслуживание

• основание под стакан готовят заранее: закладные элементы и проём согласуют с проектом кровли
• после установки рамы восстанавливают кровельный ковёр и герметизируют примыкания
• опорную плиту вентилятора совмещают с ответными отверстиями верхней плоскости
• для противодымных систем проверяют крепёж на расчётные нагрузки и температуру
• обслуживание сводится к осмотру покрытия, крепежа и подвижных элементов клапана

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
