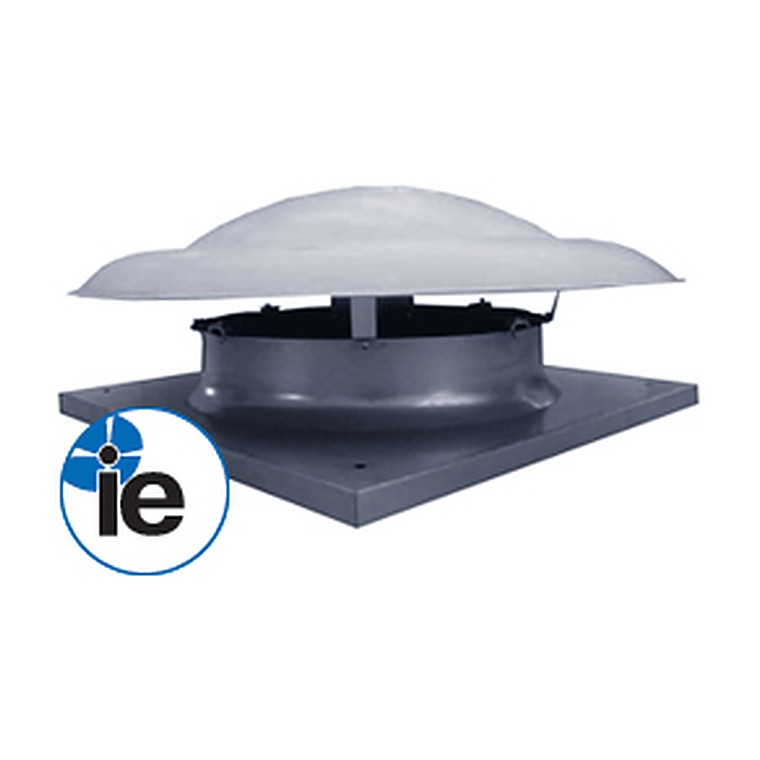

Крышные вентиляторы TXA

Крышные вентиляторы TXA

Крышные вытяжные вентиляторы TXA оснащены энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов выполнен из оцинкованной стали и защищен от атмосферных осадков крышкой из стеклопластика. Вентиляторы выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов защищены решетками. Степень защиты электродвигателя IP 55.

Преимущества вентиляторов TXA

• Низкое энергопотребление. Повышенный КПД двигателя снижает требования к выделенной мощности объекта и эксплуатационные расходы.
• Высокая эффективность при частичных нагрузках позволяет оптимизировать режимы работы вентиляторов и использовать частотное регулирование в широком диапазоне.
• Сниженные пусковые токи приводят к существенной экономии на электропроводке и пусковой аппаратуре.
• Меньший потребляемый ток улучшает температурный режим работы двигателя и его охлаждение при малых оборотах.
• Улучшенная эргономика за счет низкого уровня шума и вибрации.
• Длительный срок службы, высокая надежность и повышенная перегрузочная способность за счет снижения рабочей температуры двигателя.

Установка

Крышные вентиляторы должны устанавливаться только горизонтально.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя. У вентиляторов TXA двигатели двухскоростные, поэтому регулирование скорости возможно путем изменения подключения со звезды на треугольник.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.

Аксессуары

Частотные преобразователи, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

Модель

Напря-

Ном.

Ток*,

Частота

Размеры, мм

Вес,

Cхема

жение,

мощн.*,

А

вращ.*,

кг

эл.

В/Гц

Вт

об/мин

□A

B

C

D

E

ØF

ØG

подкл.

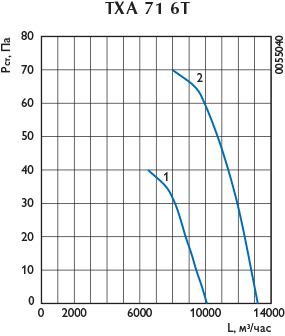

TXA 71 6T

400/50

0,52/0,85

0,85/1,73

700/900

950

50

155

409

100

12

1300

47

6/8

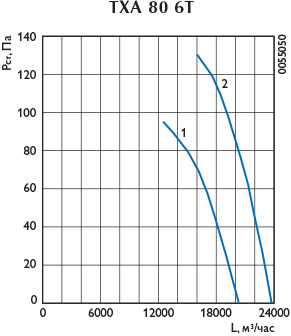

TXA 80 6T

400/50

1,30/1,70

1,30/1,70

700/900

1230

50

313

518

185

12

1300

62

6/8

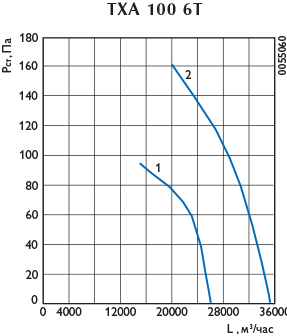

TXA 100 6T

400/50

1,90/3,80

1,90/3,80

700/900

1400

50

335

600

170

12

1600

90

6/8

* При подключении звезда/треугольник Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
