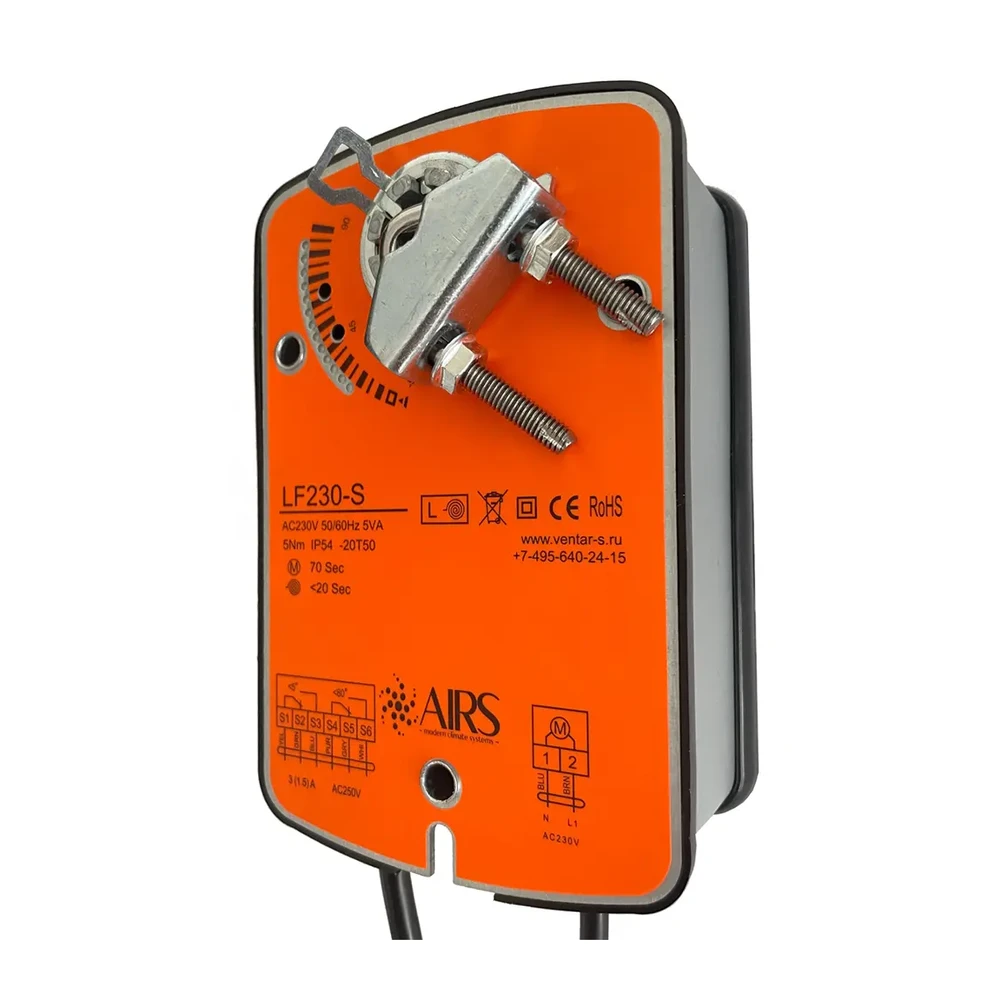

Электропривод AIRS LF230-S
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
- Электропривод с возвратной пружиной
- Напряжение питания ~ 230 В
- Управление воздушными клапанами площадью до 0,8 м²
- Крутящий момент 5 Нм
- Вспомогательный переключатель
- Возможно взрывозащищенное исполнение
- Вспомогательный переключатель
Технические характеристики
| Номинальное напряжение | 220/230 В~ 50/60 Гц |
| Диапазон номинального напряжения | 198…242 В~ |
| Потребляемая мощность при движении | 5 Вт |
| при удержании | 2 Вт |
| расчетная мощность | 5 ВА |
| Соединительный кабель двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 3 х 0,5 мм² |
| Вспомогательные переключатель | 3(1.5) А, АС 250 В |
| Крутящий момент двигателя | Min 5 Нм при ном. напряжении |
| пружины | Min 5 Нм |
| Точки переключения | 5°…80° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° |
| Время поворота двигателя | 70 сек. |
| пружины | ≤ 20 сек. |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 45 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 1,9 кг |
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 8…16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Сигнализация положений
Электропривод содержит встроенный переключатель для сигнализации положения створки при углах поворота на 5° или 85°. Промежуточное положение определяется по механическому указателю.
Схемы электрических подключений
Габаритный чертёж
Аналоги
AIRS LF230 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo LF230, BVM TS05-230, Nanotek LF230B.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
