Диффузоры DLRH

Диффузоры DLRH

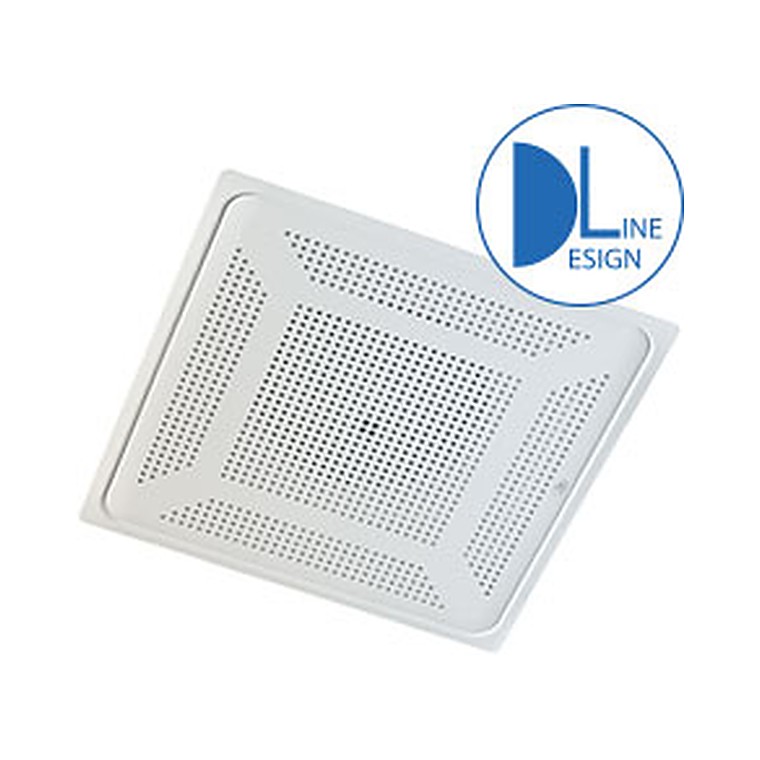

Потолочные диффузоры DLRH предназначены для удаления воздуха системами вентиляции и кондиционирования из помещений общественного и производственного назначения. Конструктивно диффузор DLRH представляет собой корпус с подводящим патрубком, к которому крепится квадратная перфорированная лицевая панель. Конструкция диффузоров DLRH предусматривает два положения лицевой панели: с воздуховыпускной щелью высотой 12 мм по периметру изделия и без неё. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы. Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку КСД саморезами или заклепками. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

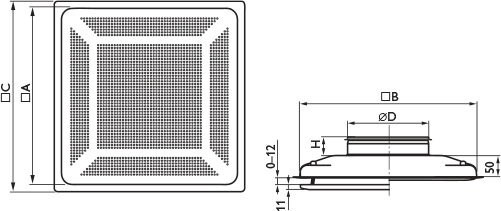

Характеристики диффузоров DLRH

Модель	□A, мм	□B1, мм	□C, мм	ØD, мм	H1, мм	Вес, кг
DLRH 160-4	395	399	425	159	58	2,2
DLRH 200-4	395	399	425	199	58	2,1
DLRH 250-6	565	569	595	249	58	4,2
DLRH 315-6	565	569	595	314	58	4,1
DLRH 400-6	565	569	595	399	66	4,1

Характеристики диффузоров DLRH с камерами статического давления PLR

Камера	ØD1, мм	ØD2, мм	H2, мм	L, мм	B2, мм	K, мм	Gmin, мм	Gmax, мм	Вес, кг
DLRH 160 c PLR 125-160	124	160	170	470	320	140	275	305	5,2
DLRH 200 c PLR 160-200	159	200	205	500	440	170	310	340	6,1
DLRH 250 c PLR 200-250	199	250	245	650	480	195	350	380	9,7
DLRH 315 c PLR 250-315	249	315	295	700	570	225	400	430	11,0
DLRH 400 c PLR 315-400	314	400	360	700	570	225	470	500	12,1
